お問い合わせ無線式 傾斜監視システム
【NETIS番号：KT-230117】
革新的無線技術UNISONetを搭載したソナスの傾斜監視システムは、電源や配線が不要になるので、設置するだけでかんたんに傾きや変位を自動計測・記録・監視することができます。
【KOLC+との連携 デモ動画】BIM/CIMモデル上に傾斜計の計測データを表示した例
ユースケース
ケース1 山留壁・ベントなどの仮設構造物の変位計測・傾斜監視
-
電源・配線工事不要
傾斜計はワイヤレスなので電源工事や配線工事は不要。
電池は約1年間交換不要。 -
低コスト
シンプル構成なので低コスト。スモールスタートもOK。後から傾斜計を増設することも可。
-
後付けですぐに利用可
スイッチを入れて傾斜計を設置するだけで、24時間自動で計測・記録スタート。異常時のメール通知も可。
ケース2 法面や自然斜面の動態観測
-
リアルタイム監視
2軸同時計測、高分解能、高い計測頻度で緻密な計測を実現。警告灯との連動も可。
-
広範囲多点計測
1台のゲートウェイに最大200台の傾斜計をペアリングし、広範囲な多点計測をワイヤレスで実現。
-
地下でも利用可
地下、トンネル内、山地などの僻地のようなLTE圏外でもクラウドによる遠隔監視可。
だれでも使えるかんたん設計
スイッチを入れて設置するだけでかんたんに自動で計測・記録を開始できます
-
スイッチを入れる
難しい無線設定は不要。スイッチを入れるだけで自動で24時間計測と記録を開始。
-
対象に傾斜計を設置
ワイヤレスのため後付けですぐに設置可。傾斜計の盛替えも容易。LTE圏外でも利用可。
-
Webで遠隔管理
Webアプリにより、現場へ行かず遠隔から計測データの確認や各種設定が可能。
設置事例
実際に設置している様子です
-
ベントの傾斜監視
-

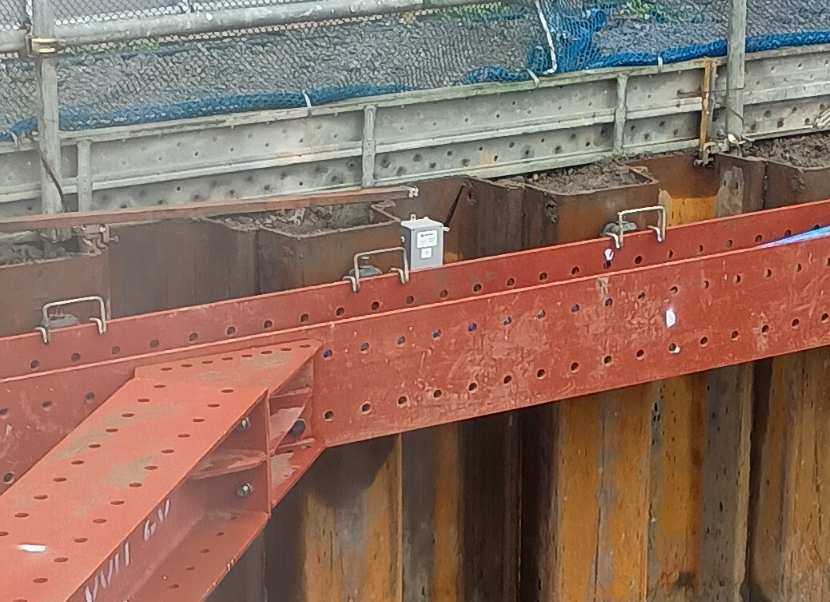

山留壁の変位計測 ｜親杭横矢板工法
-

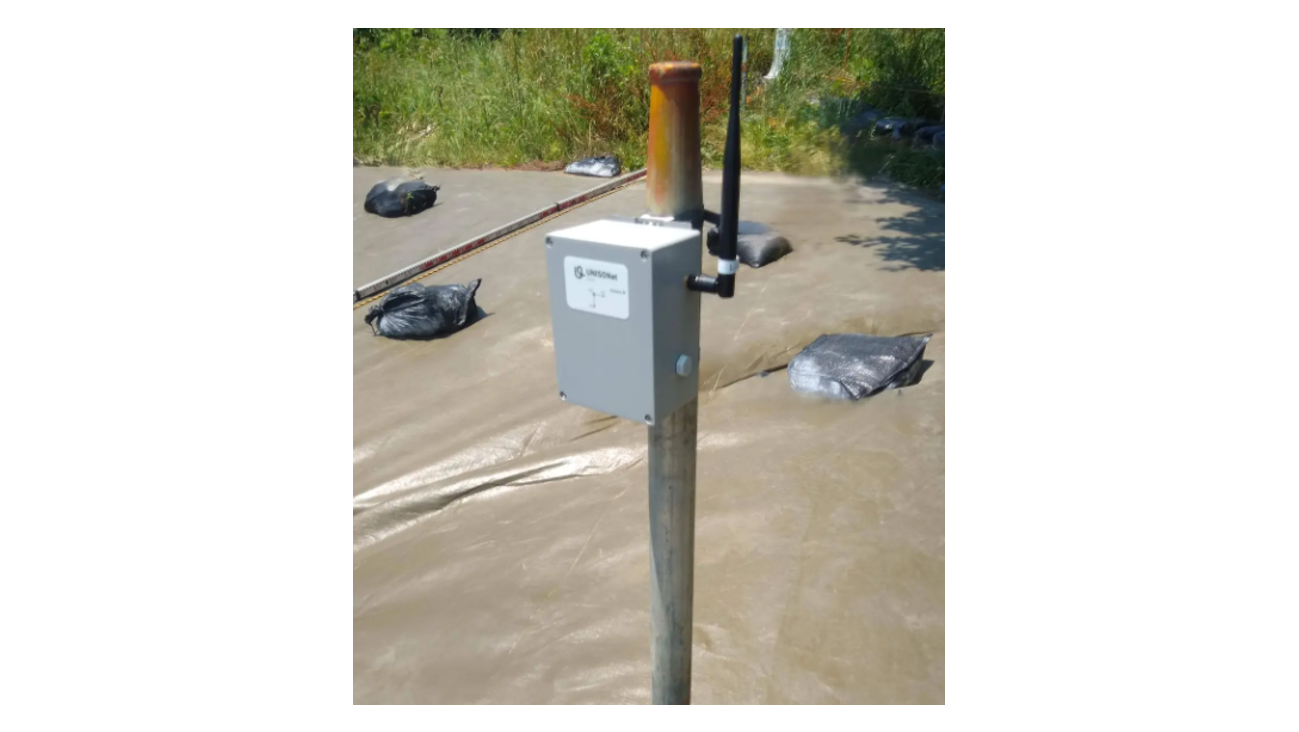

斜面の動態観測
-

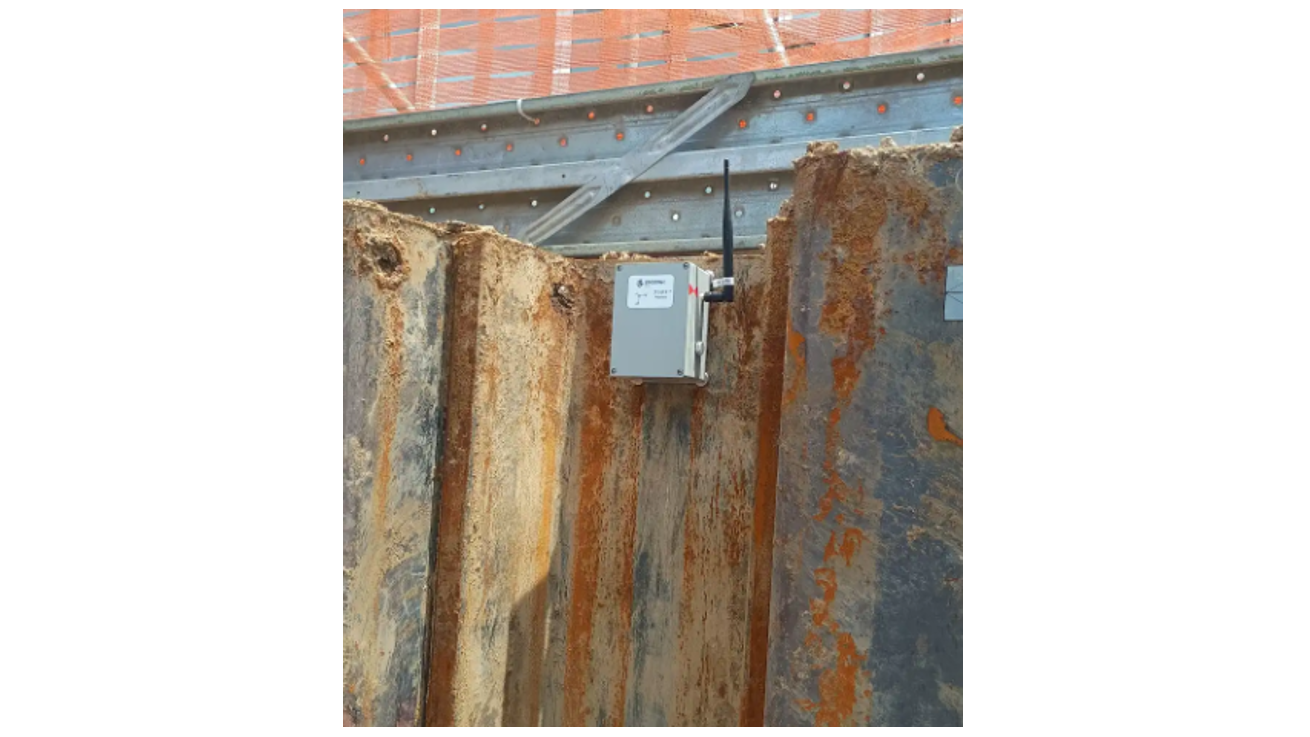

山留壁の変位計測 （鋼矢板工法）
主な導入事例
UNISONetの革新的技術とは
UNISONetは世界で初めて産業実装に成功しました。
革新的な同時送信フラッディング技術により、IoTを「かんたん」にします。
-
シングルホップ技術（Wi-Fiなど）
親機からの距離が遠い・障害物がある等の理由で電波が届かないケースは多く、広域通信が難しい。また通信距離と通信速度がトレードオフの関係となり両立が困難。
-
従来のマルチホップ技術
障害物等でネットワークが切断されると通信が途切れるなど、電波環境の変動に弱い。また干渉回避やルート制御の複雑さのため台数に制限がかかったり、設定が複雑化しやすい。
-
同時送信フラッディング技術
ネットワークの一部に突如障害物が現れても、別のルートの電波が届けば、データは届けられる。（同時送信フラッディング方式）
他社の傾き監視システムと比較をした場合
| SONAS | A | B | C | D | |
|---|---|---|---|---|---|
| 通信方式 | UNISONet | 従来のLPWA技術１ | 従来のLPWA技術２ | LTE | 有線 |
| 計測範囲 | ◎ | 〇 | 〇 | 〇 | ー |
| 地下・トンネル内 | ◎ | △ | × | △ | ◎ |
| 電池持ち | 〇 | ◎ | ◎ | × | ー |
| 設置容易性 | 〇 | 〇 | 〇 | × | × |
ソナスの傾き監視システムの特徴
- 広大な通信範囲
- 有線の様な安定通信
- 電池で年単位駆動可能
導入実績
唯一無二のシステムとしてご利用いただいています
スペック
|
傾斜計
|
ゲートウェイ
|
中継器
|
|
|---|---|---|---|
|
|
|
|
| 通信距離 | 最大2km@1ホップ 最大20km@10ホップ |
最大2km@1ホップ 最大20km@10ホップ |
最大2km@1ホップ 最大20km@10ホップ |
| 質量（アンテナ・電池等除く） | 約800g | 約1kg | 約300g |
| センサスペック | 2軸計測／分解能0.001°@±30°／計測範囲±180° 計測周期10秒～１時間 |
― | ― |
| 寸法（凸部分除く） | 100×140×70mm | 280×130×380mm | 75×125×100mm |
| 電源 | 単1リチウム一次電池×3 | 商用AC100V電源 | 専用バッテリー |
| 保護等級 | IP65相当 | IP65相当 | IP65相当 |
| 設置方法 | 磁石、バンド、平置き及び縦置き | 平置き | バンド、平置き及び縦置き |
